Qual è la composizione del magnete NdFeB? Guida completa

Il Composizione del magnete NdFeB è una formula metallurgica progettata con precisione basata sul composto intermetallico neodimio-ferro-boro (Nd₂Fe₁₄B), che forma la fase magnetica dura che conferisce a questi magneti la loro straordinaria forza. In un tipico spot pubblicitario sinterizzato magnete al neodimio , il neodimio rappresenta circa Dal 29% al 32% in peso , il ferro costituisce dal 64% al 68% , e il boro costituisce circa Dall'1,0% all'1,2% , con la frazione rimanente costituita da elementi additivi come disprosio, terbio, praseodimio, cobalto, rame, alluminio e niobio che vengono introdotti per migliorare la coercività, la stabilità termica e la resistenza alla corrosione. Secondo il Giornale di magnetismo e materiali magnetici , la scoperta della fase Nd₂Fe₁₄B nel 1984 da parte di Masato Sagawa e John Croat ha rivoluzionato la tecnologia dei magneti permanenti creando un magnete con un prodotto energetico massimo superiore a 50 megagauss-oersted (MGOe) , circa dieci volte quella dei magneti in ferrite che ha sostituito. Capire l'esatto Composizione del magnete NdFeB e la funzione di ciascun elemento costituente è essenziale per gli ingegneri che selezionano il corretto grado di magnete per motori ad alta temperatura, generatori di turbine eoliche, dispositivi di imaging medico ed elettronica di consumo.

Esplora le principali applicazioni dei materiali magnetici

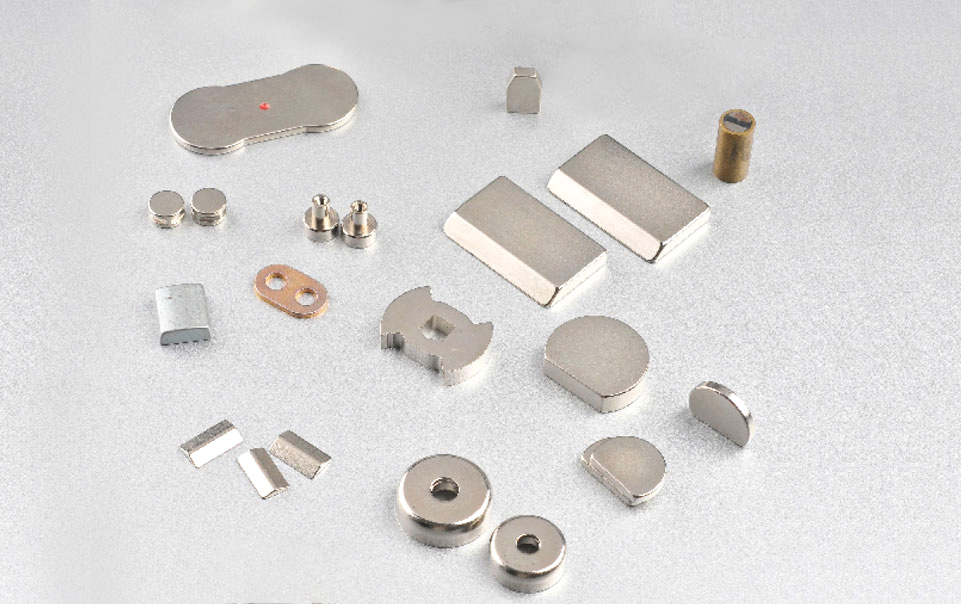

1. Qual è la composizione base del magnete NdFeB?

Il fundamental NdFeB magnet composition is the intermetallic compound Nd₂Fe₁₄B, which constitutes approximately 85% to 95% of the magnet's volume and provides the hard magnetic phase responsible for generating the intense magnetic field. Il atomic structure of Nd₂Fe₁₄B is a tetragonal crystal system with a complex unit cell containing 68 atomi : 8 atomi di neodimio, 56 atomi di ferro e 4 atomi di boro. Gli atomi di neodimio occupano specifici siti reticolari dove i loro elettroni 4f spaiati creano l’immensa anisotropia magnetocristallina che conferisce al NdFeB la sua elevata coercività. Gli atomi di ferro, che occupano sei siti cristallograficamente distinti, forniscono la magnetizzazione ad alta saturazione attraverso i loro spin elettronici 3D allineati. Gli atomi di boro, sebbene piccoli in numero, sono strutturalmente critici perché stabilizzano la fase tetragonale e prevengono la formazione di altre fasi ferro-neodimio magneticamente inferiori. Senza boro, la lega si cristallizzerebbe in una miscela di fasi magnetiche morbide che non potrebbero trattenere una carica magnetica permanente. In una tipica pubblicità Composizione del magnete NdFeB , le percentuali complessive del peso elementare sono approssimative 29-32% neodimio, 64-68% ferro e 1,0-1,2% boro . Tuttavia, la lega grezza prima della sinterizzazione è intenzionalmente formulata per essere leggermente più ricca di neodimio rispetto al rapporto stechiometrico 2:14:1. Questo neodimio in eccesso forma una fase limite del grano ricca di neodimio che è essenziale per il processo di sinterizzazione in fase liquida e per disaccoppiare magneticamente i grani di Nd₂Fe₁₄B gli uni dagli altri, il che aumenta notevolmente la coercività. La fase ricca di neodimio costituisce tipicamente dal 5% al 15% del volume totale e può contenere ossigeno disciolto, carbonio e piccole quantità di metalli di transizione.

2. Il ruolo di ciascun elemento nella composizione del magnete NdFeB

Ogni elemento nella composizione del magnete NdFeB svolge una specifica funzione strutturale o magnetica e l'alterazione dell'equilibrio di questi elementi, anche di frazioni percentuali, può modificare drasticamente la coercitività, la rimanenza, la stabilità della temperatura e la resistenza alla corrosione del magnete. Il detailed roles of the core and additive elements are as follows:

• Neodimio (Nd): Il neodimio è l'elemento primario delle terre rare che fornisce l'immensa anisotropia magnetocristallina. Il suo orbitale elettronico 4f è altamente direzionale, creando un facile asse di magnetizzazione lungo l'asse c del cristallo tetragonale. Questo campo di anisotropia raggiunge approssimativamente 7,3 tesla , che è la ragione di fondo Magneti NdFeB può raggiungere una coercività così elevata. In pratica, i magneti commerciali spesso utilizzano una miscela di neodimio e praseodimio nel rapporto didimio presente in natura perché i due elementi sono chimicamente simili e la loro separazione aumenta i costi senza alcun vantaggio magnetico proporzionale per molte applicazioni.
• Ferro (Fe): Il ferro fornisce la magnetizzazione ad alta saturazione. I suoi spin elettronici 3D si allineano ferromagneticamente e contribuiscono in modo approssimativo 2.2 Magnetoni di Bohr per atomo al momento magnetico totale. La rimanenza di un magnete NdFeB è direttamente proporzionale alla frazione di volume della fase Nd₂Fe₁₄B e all'allineamento dei momenti di spin del ferro. La sostituzione parziale del cobalto con il ferro, tipicamente dal 5% al ​​15% del contenuto di ferro, aumenta la temperatura di Curie e migliora la stabilità termica, sebbene riduca leggermente la magnetizzazione di saturazione a temperatura ambiente.
• Boro (B): Il boro è il metalloide essenziale che stabilizza la struttura cristallina tetragonale. Il suo piccolo raggio atomico gli consente di adattarsi ai siti interstiziali all'interno della struttura ferro-neodimio, dove forma legami covalenti direzionali che bloccano gli atomi nella corretta configurazione. Senza boro, la lega si decomporrebbe nelle fasi binarie Nd₂Fe₁₇ e NdFe₂, nessuna delle quali possiede la necessaria anisotropia magnetocristallina.
• Disprosio (Dy) e Terbio (Tb): Ilse heavy rare earth elements are the most critical additives in the Composizione del magnete NdFeB per applicazioni ad alta temperatura. Il disprosio sostituisce il neodimio nel reticolo Nd₂Fe₁₄B, aumentando il campo di anisotropia e quindi la coercività, che consente al magnete di resistere alla smagnetizzazione a temperature elevate. Un magnete con dal 4% all'8% di disprosio in peso può mantenere una coercività utile a Da 150°C a 200°C , rispetto ad un massimo di circa 80°C per un magnete privo di disprosio. Il terbio è ancora più efficace del disprosio ma è più raro e costoso.
• Cobalto (Co): Il cobalto aumenta di circa la temperatura Curie della fase Nd₂Fe₁₄B 10°C per percentuale atomica di sostituzione del ferro. Un magnete con il 5% di cobalto può avere una temperatura di Curie di da 350°C a 370°C rispetto a da 310°C a 320°C per una composizione priva di cobalto. Il cobalto migliora anche la resistenza alla corrosione riducendo la differenza di potenziale elettrochimico tra i grani di Nd₂Fe₁₄B e la fase limite del grano ricca di neodimio.
• Rame (Cu), alluminio (Al) e niobio (Nb): Ilse minor additives, typically present at dallo 0,1% all'1,0% ciascuno, affina la microstruttura durante la sinterizzazione e migliora il comportamento di bagnatura della fase liquida al confine del grano. Il niobio forma piccoli precipitati che fissano i bordi dei grani e prevengono la crescita eccessiva dei grani durante il ciclo di sinterizzazione ad alta temperatura, che è essenziale per mantenere una dimensione dei grani fine e un'elevata coercività.

3. Come la composizione determina le tre proprietà magnetiche chiave

Il NdFeB magnet composition directly governs the three cardinal magnetic parameters—remanence, coercivity, and maximum energy product—and each adjustment to the element balance shifts the magnet along a spectrum of performance trade-offs. Il remanence (Br) of a fully dense, perfectly aligned Magnete NdFeB è fondamentalmente limitato dalla magnetizzazione di saturazione della fase Nd₂Fe₁₄B, che è di circa 1,6 tesla . In pratica, i magneti sinterizzati commerciali raggiungono valori di rimanenza di Da 1,0 a 1,5 tesla , a seconda della frazione volumetrica della fase magnetica e del grado di allineamento cristallografico raggiunto durante la fase di pressatura. La coercività intrinseca (Hci) è controllata dal campo di anisotropia magnetocristallina dei grani di Nd₂Fe₁₄B e dall'efficacia della fase al contorno del grano nell'isolare magneticamente ciascun grano. Il Nd₂Fe₁₄B puro ha un campo di anisotropia di circa 7,3 tesla, ma la coercività pratica è solo una frazione di questo valore, in genere Da 10 a 30 kilo-oersted (kOe) -perché i domini magnetici invertiti nucleano ai bordi dei grani e i difetti cristallini a campi molto inferiori rispetto al limite teorico. L'aggiunta di disprosio aumenta il campo di anisotropia e quindi la coercività, ma il disprosio si accoppia antiferromagneticamente con il ferro, il che riduce la magnetizzazione di saturazione e la rimanenza. Questo è il compromesso centrale del design Composizione del magnete NdFeB : un contenuto più pesante di terre rare consente una maggiore coercività e migliori prestazioni a temperature elevate al costo di una permanenza della temperatura ambiente inferiore e del massimo prodotto energetico. Il prodotto massimo di energia (BHmax), misurato in MGOe, rappresenta la quantità massima di energia magnetica che può essere immagazzinata in un'unità di volume del magnete. Il massimo teorico per Nd₂Fe₁₄B è approssimativamente 64 MGOe . I magneti commerciali di grado N52 raggiungono circa da 50 a 53 MGOe , mentre i gradi per alte temperature con pesanti aggiunte di terre rare tipicamente vanno da Da 30 a 45 MGOe .

4. NdFeB sinterizzato e legato: differenze nella composizione e nella lavorazione

Il NdFeB magnet composition is processed into magnets through two fundamentally different manufacturing routes—sintering and bonding—which produce magnets with vastly different densities, magnetic properties, and application suitability. Il table below summarizes the key differences between sintered and bonded Magnete NdFeBs .

5. Elementi pesanti delle terre rare e tecnologia di diffusione dei confini del grano

Gli elementi pesanti delle terre rare – disprosio e terbio – vengono aggiunti alla composizione del magnete NdFeB per aumentare la coercività alle alte temperature, ma la moderna tecnologia di diffusione ai bordi dei grani ora ottiene questo miglioramento con molto meno materiale concentrando questi elementi costosi solo sulle superfici dei grani dove sono più efficaci. In modo convenzionale Composizione del magnete NdFeB , il disprosio viene miscelato uniformemente in tutta la polvere della lega prima della sinterizzazione. Poiché il disprosio sostituisce il neodimio nell’intero volume di ciascun grano di Nd₂Fe₁₄B, una frazione significativa della costosa terra rara pesante viene effettivamente sprecata all’interno del grano, dove riduce la rimanenza senza contribuire proporzionalmente all’aumento della coercività. La diffusione dei bordi del grano, sviluppata all’inizio degli anni 2000 e ora ampiamente utilizzata nella produzione commerciale, adotta un approccio diverso. Un magnete completamente sinterizzato con una composizione standard a basso contenuto di disprosio o priva di disprosio è rivestito con un sottile strato di polvere di fluoruro di disprosio o fluoruro di terbio, quindi trattato termicamente a una temperatura alla quale la terra rara pesante si diffonde lungo i bordi dei grani all'interno del magnete. Gli atomi di disprosio viaggiano preferenzialmente lungo la fase di confine del grano ricca di neodimio e sostituiscono il neodimio solo in un guscio sottile sulla superficie esterna di ciascun grano, tipicamente Da 1 a 3 micron di profondità . Poiché i domini magnetici invertiti si nucleano sulle superfici dei grani, questo sottile guscio ricco di disprosio fornisce lo stesso incremento di coercività di un'addizione omogenea durante l'utilizzo Dal 50% al 70% in meno di disprosio . Un magnete prodotto dalla diffusione ai bordi del grano può raggiungere una coercitività di Da 25 a 30 kOe con un contenuto totale di disprosio inferiore a 2% in peso , rispetto al 6%-8% richiesto in una composizione omogenea convenzionale. Questa tecnologia è stata determinante nel ridurre i costi e la vulnerabilità della catena di approvvigionamento Magnete NdFeBs per i motori di trazione dei veicoli elettrici, dove la coercività ad alta temperatura è essenziale e i prezzi del disprosio sono stati storicamente volatili.

6. Gradi dei magneti NdFeB e loro variazioni di composizione

Il commercial grading system for NdFeB magnets—such as N35, N52, N35SH, and N48UH—encodes both the room-temperature energy product and the maximum operating temperature, and each grade family corresponds to a specific NdFeB magnet composition optimized for a particular thermal environment. Il following list explains the common grade suffixes and their compositional implications:

• Grado N (nessun suffisso): Composizione standard con aggiunte di terre rare pesanti minime o assenti. La temperatura operativa massima è in genere 80°C . Questi gradi, da N35 a N52, offrono il prodotto energetico a temperatura ambiente più elevata e vengono utilizzati nell'elettronica di consumo, nei dischi rigidi dei computer e nei dispositivi di fissaggio magnetici.
• Grado M (coercività media): Coercività intrinseca leggermente migliorata attraverso piccole aggiunte di disprosio o dimensioni dei grani ottimizzate. La temperatura operativa massima è di circa 100°C . Utilizzato in applicazioni con motori a temperatura moderata.
• Grado H (alta coercività): Contiene una percentuale maggiore di disprosio nel Composizione del magnete NdFeB . La temperatura operativa massima è 120°C . Ampiamente usato nei servomotori e generatori industriali.
• Grado SH (coercività estremamente elevata): Ulteriore aumento del contenuto di disprosio o dell'elaborazione della diffusione ai confini del grano. La temperatura operativa massima è 150°C . Specifico per motori di trazione automobilistica e strumenti per l'esplorazione petrolifera downhole.
• Grado UH (coercività ultraelevata): Aggiunta pesante di disprosio o terbio. La temperatura operativa massima è 180°C . Utilizzato nei motori dei veicoli elettrici ad alta velocità e negli attuatori aerospaziali.
• Grado EH (coercività estremamente elevata): Il highest heavy rare earth content. Maximum operating temperature is 200°C . Riservato ad applicazioni militari e aerospaziali specializzate in cui il rischio di smagnetizzazione è estremo.

Domande frequenti sulla composizione del magnete NdFeB

Qual è l'esatta formula chimica della fase principale nei magneti NdFeB?

Il primary magnetic phase in Magnete NdFeBs è Nd₂Fe₁₄B, un cristallo tetragonale con una cella unitaria contenente 68 atomi. Nei magneti commerciali, una parte del neodimio viene generalmente sostituita dal praseodimio e una parte del ferro viene sostituita dal cobalto, quindi la composizione effettiva della fase viene scritta più accuratamente come (Nd,Pr)₂(Fe,Co)₁₄B.

Perché i magneti NdFeB sono molto più potenti dei magneti in ferrite?

Il Composizione del magnete NdFeB produce una magnetizzazione di saturazione di circa 1,6 tesla e un campo di anisotropia magnetocristallina di 7,3 tesla, mentre i magneti in ferrite di stronzio hanno una magnetizzazione di saturazione di soli circa 0,47 tesla. Questa differenza fondamentale nel momento magnetico atomico e nell’interazione del campo cristallino significa che il NdFeB può immagazzinare circa dieci volte più energia magnetica per unità di volume rispetto alla ferrite.

I magneti NdFeB possono essere realizzati senza elementi pesanti di terre rare?

Sì, senza terre rare pesanti Magnete NdFeBs sono disponibili in commercio e vengono sempre più utilizzati in applicazioni in cui la temperatura massima di esercizio non supera circa 80°C - 100°C. Questi magneti si basano su una granulometria estremamente fine, tipicamente inferiore 2-3 micron e una chimica dei bordi dei grani ottimizzata per ottenere un'adeguata coercività senza disprosio o terbio.

La composizione di NdFeB include cobalto in tutti i magneti?

No. Il cobalto è un additivo opzionale nel Composizione del magnete NdFeB . Viene utilizzato principalmente nei gradi per alte temperature per aumentare la temperatura di Curie e migliorare la resistenza alla corrosione. I magneti standard di grado N per applicazioni a temperatura ambiente spesso contengono poco o nessun cobalto. La presenza di cobalto è solitamente indicata nella scheda tecnica del produttore.

Il Composizione del magnete NdFeB è un trionfo dell'ingegneria dei materiali, dove il controllo preciso degli elementi principali e degli additivi in traccia a livello atomico produce i magneti permanenti più potenti mai prodotti. Dalla fase fondamentale Nd₂Fe₁₄B che fornisce la struttura magnetica, ai confini dei grani arricchiti di disprosio che mantengono la coercività ad alta temperatura, ogni componente gioca un ruolo insostituibile nel determinare se il magnete finale alimenterà un veicolo elettrico, stabilizzerà un generatore eolico o semplicemente manterrà chiusa la porta di un armadio.
