Cos'è un motore con magnete al neodimio e come funziona?

Un motore a magnete al neodimio è un motore elettrico in cui il campo magnetico del rotore è prodotto da magneti permanenti sinterizzati al neodimio-ferro-boro anziché da elettromagneti e la rotazione viene ottenuta commutando elettronicamente gli avvolgimenti dello statore per creare un campo elettromagnetico rotante che il rotore segue in preciso sincronismo. Il principio di funzionamento fondamentale prevede l'interazione tra il campo magnetico rotante generato dalle bobine dello statore e i poli magnetici fissi incorporati nel rotore. I magneti al neodimio vengono scelti perché possiedono la rimanenza magnetica (Br) e la coercività (Hc) più elevate di qualsiasi materiale a magnete permanente disponibile in commercio. Un tipico magnete al neodimio di grado N52 mostra una rimanenza di circa da 1,44 a 1,48 tesla e una coercività intrinseca eccedente 11.000 oersted . Quando questi magneti sono disposti in una matrice Halbach o in una configurazione convenzionale montata in superficie sul rotore, producono un flusso magnetico intenso e stabile che interagisce con i poli alternati dello statore. Il controller del motore, che riceve feedback di posizione dai sensori a effetto Hall o da un risolutore, eccita le fasi dello statore in una sequenza accuratamente temporizzata che mantiene un angolo di coppia ottimale tra i campi dello statore e del rotore. Poiché i magneti del rotore producono il proprio flusso, non è necessario fornire corrente magnetizzante al rotore e le uniche perdite si verificano negli avvolgimenti dello statore, nei lamierini magnetici in acciaio e nei cuscinetti. Questo elegante principio di funzionamento è ciò che consente a motore a magnete al neodimio per fornire più potenza meccanica per unità di ingresso elettrico rispetto a qualsiasi altra topologia di motore commercialmente praticabile.

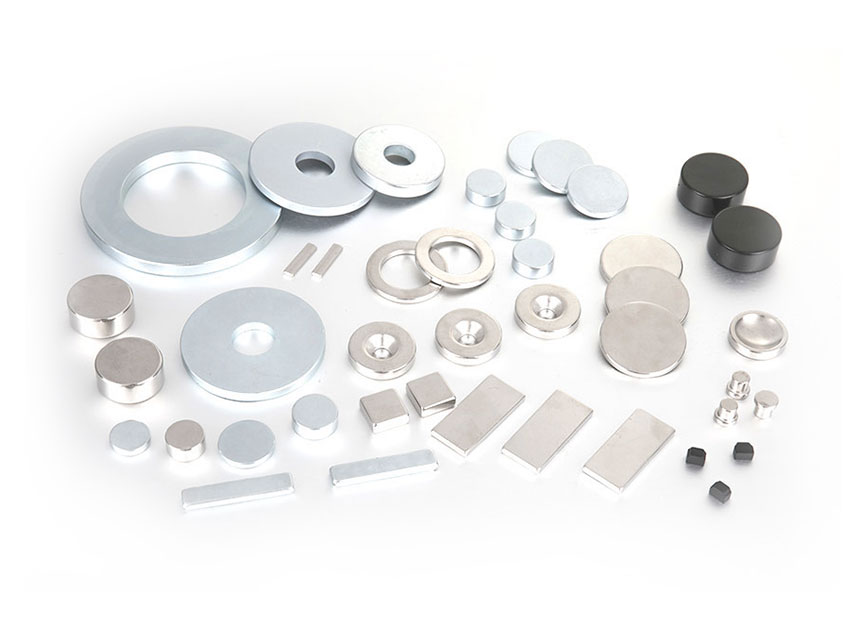

La scienza dei materiali dietro i magneti permanenti al neodimio

Le prestazioni di un motore a magnete al neodimio sono direttamente attribuibili alle straordinarie proprietà magnetiche del composto neodimio-ferro-boro, scoperto nel 1984 e da allora perfezionato nel materiale a magnete permanente più potente disponibile a qualsiasi prezzo. I principali parametri magnetici che distinguono i magneti NdFeB dai loro predecessori, magneti in ferrite (ceramica) e magneti in samario-cobalto, sono riepilogati di seguito:

• Prodotto energetico massimo (BHmax): I magneti al neodimio raggiungono valori BHmax di da 30 a 52 MGOe , rispetto a solo da 1 a 5 MGOe per i magneti in ferrite e da 15 a 30 MGOe per il samario-cobalto. Ciò significa che un rotore al neodimio può generare lo stesso flusso magnetico di un rotore in ferrite che è fisicamente da quattro a dieci volte più grande, consentendo le drastiche riduzioni delle dimensioni e del peso del motore che caratterizzano i moderni motori. motore a magnete al neodimio disegni.
• Rimanenza magnetica (Br): Il NdFeB di grado N52 mantiene una densità di flusso compresa tra 1,44 e 1,48 tesla dopo la magnetizzazione. L'area della sezione trasversale del materiale magnetico richiesta per ottenere una determinata densità di flusso del traferro è inversamente proporzionale alla rimanenza, quindi i magneti ad alto contenuto di Br consentono rotori più stretti e leggeri.
• Coercitività intrinseca (Hci): I gradi ad alta coercività progettati per applicazioni motoristiche, spesso indicati con il suffisso "H" come N45SH o N48UH, possono resistere alla smagnetizzazione dal campo dello statore e da temperature elevate fino a Da 150 a 220 gradi Celsius . Secondo una ricerca pubblicata su Giornale di fisica applicata , l'aggiunta di disprosio o terbio ai bordi dei grani di NdFeB aumenta la coercività bloccando le pareti dei domini magnetici, anche se al costo di una modesta riduzione della rimanenza.

Una considerazione critica in motore a magnete al neodimio design è il coefficiente di temperatura dei magneti. La rimanenza di NdFeB diminuisce ad una velocità di circa Da 0,10% a 0,12% per grado Celsius dell’aumento della temperatura, e la coercività diminuisce ancora più bruscamente. A 120 gradi Celsius, un magnete standard di grado N può perdere dal 20% al 30% della sua coercività a temperatura ambiente. Questo è il motivo per cui i produttori di motori selezionano qualità per alte temperature e modellano attentamente il comportamento termico del rotore per garantire che i magneti rimangano entro la loro finestra operativa sicura per l'intero intervallo di velocità e carico.

Confronto dei motori con magneti al neodimio con altre tecnologie motorie

Quando gli ingegneri valutano un motore a magnete al neodimio rispetto a un motore a induzione, un motore a riluttanza commutata o un motore a magneti permanenti in ferrite, il design al neodimio offre costantemente densità di potenza ed efficienza superiori, anche se a un costo del materiale più elevato e con implicazioni sulla catena di fornitura legate alla produzione di elementi di terre rare. La tabella seguente fornisce un confronto quantitativo dei principali parametri prestazionali che influenzano la scelta della tecnologia dei motori per la trazione e le applicazioni industriali.

Dove vengono utilizzati oggi i motori con magneti al neodimio?

Il motore a magneti al neodimio è diventato la tecnologia di propulsione dominante nel settore dei veicoli elettrici, la scelta preferita per i servosistemi industriali ad alte prestazioni e un componente abilitante nell’elettrificazione di aerei e navi. I settori specifici in cui questi motori stanno avendo il maggiore impatto includono:

• Motori di trazione per veicoli elettrici: La stragrande maggioranza dei veicoli elettrici a batteria e dei veicoli ibridi plug-in venduti a livello globale utilizzano a motore a magnete al neodimio come unità motrice primaria. Un tipico motore di trazione per veicoli elettrici per passeggeri contiene tra 1,0 e 2,5 chilogrammi di magneti al neodimio, con la quantità esatta che dipende dalla potenza nominale del motore e dalla specifica topologia del rotore. Secondo un’analisi di mercato del 2023 condotta da Adamas Intelligence, il settore globale dei veicoli elettrici ha consumato circa 20.000 tonnellate di magneti al neodimio-ferro-boro nel 2022, una cifra che si prevede raddoppierà entro il 2030 con l’accelerazione della produzione di veicoli elettrici. L'autonomia NEDC o WLTP di un moderno veicolo elettrico è direttamente influenzata dall'efficienza del motore: ogni punto percentuale di aumento di efficienza si traduce in circa Intervallo aggiuntivo dal 2% al 3%. dalla stessa capacità della batteria, motivo per cui le case automobilistiche investono molto nell’ottimizzazione dei progetti di motori a magneti permanenti.
• Automazione industriale e robotica: I servomotori ad alta precisione che posizionano bracci robotici, assi di macchine utensili CNC e apparecchiature per la produzione di semiconduttori utilizzano quasi universalmente rotori al neodimio. L'elevato rapporto coppia/inerzia di a motore a magnete al neodimio consente tassi di accelerazione di 10.000 giri al minuto al secondo o più, consentendo a un robot pick-and-place di completare un ciclo in una frazione di secondo. La risposta senza gioco e ad elevata rigidità di questi motori è essenziale per la precisione di posizionamento inferiore al micron richiesta negli stepper per wafer e nei sistemi di allineamento ottico.
• Generatori eolici: I generatori a magneti permanenti a trasmissione diretta per turbine eoliche multi-megawatt eliminano il riduttore, che è il componente che richiede più manutenzione ed è più soggetto a guasti in una turbina eolica convenzionale. Un generatore eolico offshore a trasmissione diretta da 6 megawatt può contenere oltre 600 chilogrammi di magneti al neodimio disposti in un rotore di grande diametro che ruota alla stessa bassa velocità delle pale della turbina. Il guadagno di efficienza derivante dall'eliminazione delle perdite del riduttore compensa più che il costo più elevato del magnete nel corso della vita prevista di 25 anni della turbina.
• Aerospaziale e difesa: L’iniziativa di aeromobili più elettrici e gli emergenti veicoli elettrici per la mobilità aerea urbana a decollo e atterraggio verticale (eVTOL) richiedono motori con il più alto rapporto peso/potenza possibile. A motore a magnete al neodimio progettato per applicazioni aerospaziali può raggiungere una densità di potenza continua superiore 5 kilowatt per chilogrammo , che è circa il doppio di quello di un motore a induzione di potenza equivalente. Questo risparmio di peso è fondamentale su un aereo, dove ogni chilogrammo di massa del motore riduce la capacità di carico o l’autonomia.
• Elettronica di consumo ed elettrodomestici: I motori CC senza spazzole di aspirapolvere senza fili, asciugacapelli, ventole di raffreddamento di computer e sistemi di propulsione di droni dipendono tutti da magneti al neodimio miniaturizzati per fornire la coppia richiesta da un fattore di forma estremamente compatto. Un motore di aspirazione senza fili di fascia alta gira a mille 100.000 giri al minuto e sta nel palmo di una mano, un'impresa possibile solo grazie alla densità del flusso fornita dal rotore al neodimio.

Produzione di un motore a magnete al neodimio: fasi chiave del processo

La produzione di un motore a magnete al neodimio ad alte prestazioni richiede l'integrazione precisa dei blocchi magnetici sinterizzati nello stack di laminazione del rotore, seguita da magnetizzazione, bilanciamento dinamico e rigorosi test di fine linea per verificare l'efficienza e le prestazioni termiche. Le fasi critiche della produzione sono le seguenti:

1. Assemblaggio del nucleo dello statore: I laminati di acciaio elettrico di spessore sottile, tipicamente da 0,20 a 0,35 millimetri di spessore, sono punzonati o tagliati al laser, impilati e saldati o interbloccati. Le cave dello statore sono isolate e le bobine di rame preformate vengono inserite mediante avvolgitrici automatizzate. Per i motori di trazione ad alta densità di potenza, vengono sempre più utilizzati avvolgimenti a forcina realizzati con filo di rame rettangolare perché raggiungono un fattore di riempimento della fessura più elevato, fino a dal 70% al 75% rispetto al 45%-55% per gli avvolgimenti a filo tondo, che riduce la resistenza e migliora il raffreddamento.
2. Inserimento del magnete del rotore: I blocchi magnetici al neodimio, che sono stati lavorati secondo dimensioni precise e rivestiti con nichel, resina epossidica o alluminio per prevenire la corrosione, vengono inseriti nelle fessure del pacco di laminazione del rotore. Nei progetti a magneti permanenti interni (IPM), i magneti sono sepolti in cavità a forma di V o a delta che creano una coppia di riluttanza magnetica oltre alla coppia del magnete permanente. I magneti possono essere fissati con resina epossidica per alte temperature, rivestimento in kevlar o un manicotto di ritenzione a seconda della velocità superficiale del rotore.
3. Magnetizzazione: Una volta assemblato, il rotore viene posizionato in un dispositivo magnetizzante ad alto campo che genera un campo magnetico pulsato eccedente 30.000 oersted , saturando il materiale al neodimio nella configurazione polare desiderata. Anche la magnetizzazione in situ del motore completamente assemblato è comune, poiché elimina la manipolazione di rotori fortemente magnetizzati durante l'assemblaggio.
4. Bilanciamento dinamico: Poiché il rotore di a motore a magnete al neodimio spesso funziona a velocità superiori a 15.000 giri al minuto nelle applicazioni EV, deve essere bilanciato con un grado molto stretto, tipicamente G2.5 o G1.0 secondo ISO 1940-1. Le forze di squilibrio aumentano con il quadrato della velocità di rotazione, quindi anche pochi grammi di squilibrio residuo possono generare vibrazioni inaccettabili e carichi sui cuscinetti alla massima velocità.
5. Assemblaggio finale e collaudo: Lo statore e il rotore sono accoppiati, i cuscinetti sono posizionati e gli scudi terminali sono fissati. Ogni motore di produzione viene sottoposto a una serie di test automatizzati, tra cui resistenza dell'avvolgimento, resistenza di isolamento, analisi della forma d'onda back-EMF, corrente a vuoto e mappatura dell'efficienza a pieno carico. A motore a magnete al neodimio destinati alla trazione automobilistica devono inoltre superare test di shock termico e di vibrazione che simulano 15 anni di servizio a bordo del veicolo.

Sfide e sviluppi futuri nella tecnologia dei motori con magneti al neodimio

Nonostante i vantaggi prestazionali, i motori a magneti al neodimio devono affrontare tre sfide significative: concentrazione nella catena di approvvigionamento delle terre rare, volatilità dei prezzi e rischio di smagnetizzazione permanente a temperature elevate. Gli elementi delle terre rare neodimio, praseodimio, disprosio e terbio vengono estratti e lavorati prevalentemente in un'unica regione geografica e la separazione di questi elementi chimicamente simili richiede un'estrazione con solventi ad alta intensità ambientale. In risposta, i progettisti di motori stanno perseguendo due strategie complementari. La prima è la tecnologia di diffusione dei bordi dei grani, che applica un sottile strato di disprosio o terbio solo alle superfici dei grani di neodimio all'interno del magnete, riducendo il consumo pesante di terre rare. dal 30% al 50% ottenendo allo stesso tempo una coercività equivalente. Il secondo è lo sviluppo di topologie di motori privi di terre rare o con terre rare ridotte che utilizzano magneti in ferrite o principi di riluttanza commutata per applicazioni in cui la densità di potenza massima assoluta non è il requisito prioritario. Una ricerca pubblicata dall'Oak Ridge National Laboratory ha dimostrato che un motore a riluttanza sincrono basato su ferrite può raggiungere Dall'85% al 90% della densità di potenza di un motore equivalente al neodimio a un costo significativamente inferiore, sebbene il divario di efficienza si allarghi a livelli di coppia elevati. Il futuro del motore a magnete al neodimio comporterà probabilmente una biforcazione: motori NdFeB ad alte prestazioni e ad alto costo per veicoli elettrici premium, aerei e servocomandi di precisione e tecnologie motoristiche alternative a basso costo per applicazioni sensibili al prezzo in cui la percentuale extra di efficienza non giustifica la spesa del magnete.

Domande frequenti sui motori con magneti al neodimio

Un motore con magnete al neodimio può perdere il suo magnetismo nel tempo?

In condizioni operative normali entro l'intervallo di temperatura specificato, a motore a magnete al neodimio mantiene la sua magnetizzazione per decenni. La coercività dei gradi opportunamente selezionati è sufficiente per resistere alla smagnetizzazione proveniente dal campo dello statore e dalle vibrazioni. Tuttavia, l'esposizione prolungata a temperature superiori al limite operativo massimo del magnete, in genere da 150 a 180 gradi Celsius per i gradi ad alta temperatura, può causare una perdita parziale e permanente di magnetismo. Questo è il motivo per cui la gestione termica del motore e la selezione del corretto grado del magnete per la temperatura del punto caldo prevista sono considerazioni di progettazione essenziali.

Cosa succede a un motore con magnete al neodimio alla fine della sua vita?

I magneti al neodimio all'interno del motore possono essere recuperati attraverso un processo di riciclaggio che prevede la smagnetizzazione del rotore, la rimozione dei magneti e il loro riutilizzo direttamente in un nuovo motore o la loro rielaborazione in nuova polvere magnetica. Il Sustainable Critical Raw Materials Act dell’Unione Europea e una legislazione simile in altre regioni stanno spingendo gli investimenti nelle infrastrutture di riciclaggio dei magneti. Gli attuali percorsi di riciclaggio idrometallurgico e pirometallurgico possono recuperare oltre il 90% degli elementi delle terre rare contenuti, sebbene il costo del riciclaggio rimanga competitivo solo quando i prezzi dell’ossido di neodimio sono elevati.

Come varia l'efficienza di un motore a magnete al neodimio in base al carico?

A motore a magnete al neodimio mantiene una curva di efficienza relativamente piatta in un ampio intervallo di carico, rimanendo generalmente al di sopra del 90% dal 25% al 120% del carico nominale. Ciò contrasta favorevolmente con i motori a induzione, la cui efficienza diminuisce significativamente a carico leggero perché la corrente di magnetizzazione rimane costante indipendentemente dalla coppia di uscita. L’ampia finestra ad alta efficienza è uno dei motivi per cui i motori al neodimio sono preferiti per i veicoli elettrici che operano con un ampio inviluppo di velocità e coppia durante la guida urbana.

È possibile costruire un motore a magnete al neodimio senza elementi pesanti di terre rare?

Sì, senza terre rare pesanti motore a magnete al neodimio sono già in produzione progetti per applicazioni in cui la temperatura operativa di picco rimane inferiore a circa 120 gradi Celsius. Questi motori utilizzano magneti al neodimio-ferro-boro con granulometria estremamente fine, in genere inferiore a 2 micron, che aumenta la coercività attraverso il bloccaggio dei bordi dei grani senza la necessità di disprosio o terbio. Per i motori di trazione a temperature più elevate, la tecnologia di diffusione dei bordi dei grani applica un sottile guscio ricco di disprosio attorno a ciascun grano del magnete, ottenendo un'elevata coercività con un contenuto totale di terre rare pesanti inferiore all'1% in peso.

Il motore a magnete al neodimio rappresenta un vero e proprio passo avanti nella conversione dell'energia elettromeccanica, offrendo la densità di coppia e l'efficienza più elevate di qualsiasi tecnologia di motore disponibile in commercio. La sua diffusa adozione nei settori dei veicoli elettrici, dell’automazione industriale, delle energie rinnovabili e aerospaziale è una conseguenza diretta delle prestazioni magnetiche senza pari dei magneti permanenti al neodimio-ferro-boro. Mentre le preoccupazioni sulle catene di approvvigionamento delle terre rare e sulla volatilità dei costi continuano a motivare la ricerca su topologie alternative di motori, i risparmi energetici misurabili e le riduzioni delle emissioni di carbonio consentite da questi motori garantiscono che rimarranno una pietra angolare dello sforzo di elettrificazione globale per i decenni a venire.
