Magnete del sensore: rilevamento di precisione per il settore automobilistico, industriale e IoT

A magnete del sensore è l'elemento decisivo che converte il movimento meccanico in un segnale di campo magnetico interpretabile, determinando direttamente la precisione, l'affidabilità e la longevità dei sistemi di misurazione di posizione, velocità e angolo senza contatto. Senza un magnete permanente progettato con precisione, anche il chip di rilevamento magnetico più sofisticato non può fornire dati affidabili. Oggi, le scoperte nelle formulazioni dei materiali delle terre rare, nell’ottimizzazione geometrica e nei rivestimenti stabili alla temperatura stanno spingendo magnete del sensore prestazioni in un nuovo territorio, consentendo una risoluzione lineare inferiore al micron e una precisione angolare inferiore a 0,1 gradi. Questo articolo esamina la scienza dei materiali, le metodologie di progettazione e gli scenari applicativi che rendono il magnete del sensore una pietra angolare dell’elettrificazione e dell’automazione moderne.

Esplora le principali applicazioni dei materiali magnetici

1. Il ruolo in espansione dei sensori magnetici in un mondo basato sui dati

Il mercato globale dei sensori magnetici, alimentato direttamente dalla domanda di prestazioni elevate magnete del sensore componenti, ha raggiunto una valutazione di 5,8 miliardi di dollari nel 2023 e si prevede che salirà a 9,3 miliardi di dollari entro il 2030 con un tasso di crescita annuo composto del 7,2%, secondo un rapporto del 2024 di Grand View Research. Questa crescita deriva da tre tendenze inarrestabili: l’elettrificazione dei veicoli, l’automazione delle fabbriche e la proliferazione di dispositivi connessi. In ogni caso, il magnete del sensore si trova nell'interfaccia fisica tra la parte mobile e l'unità di controllo elettronica.

A magnete del sensore funziona generando un campo magnetico definito che viene rilevato da un elemento sensore ad effetto Hall, AMR (magnetoresistivo anisotropico), GMR (magnetoresistivo gigante) o TMR (magnetoresistivo a tunnel). Quando il magnete si sposta rispetto al sensore, il vettore del campo cambia, traducendo la posizione o la rotazione in un segnale elettrico misurabile. Questo principio è alla base di tutto, dai sensori di coppia del servosterzo elettronico agli encoder dei giunti robot collaborativi.

1.1 L’elettrificazione automobilistica richiede magneti con sensori a guasto zero

I veicoli moderni contengono tra 60 e 120 sensori magnetici e ciascuno richiede una personalizzazione magnete del sensore . Le applicazioni chiave includono il rilevamento della posizione dell'albero motore, il rilevamento della velocità delle ruote per l'ABS e il controllo della stabilità, il monitoraggio della posizione dell'acceleratore e il feedback della posizione del rotore nei motori di trazione. Nei sistemi di servosterzo elettrico, un magnete ad anello magnetizzato diametralmente accoppiato con un array di Hall fornisce la misurazione dell'angolo di coppia con una risoluzione migliore di 0,05 gradi, influenzando direttamente la sensazione di sterzata e la sicurezza. Un guasto in un singolo punto in a magnete del sensore dovuta alla smagnetizzazione a 180 gradi Celsius o alla frattura meccanica può portare alla perdita di funzioni critiche del veicolo, imponendo rigorosi standard di qualificazione dei materiali.

1.2 L’automazione industriale si basa su un robusto feedback magnetico

I pavimenti degli stabilimenti presentano condizioni estreme: spruzzi di refrigerante, polvere metallica, vibrazioni e ampi sbalzi di temperatura da meno 40 a più 120 gradi Celsius. Magnete del sensore i gruppi di encoder lineari e sensori di posizione rotante devono mantenere la stabilità del flusso magnetico entro l'1% per una durata di servizio di 10 anni. I robot collaborativi utilizzano magneti anulari multipolari compatti per ottenere una precisione della posizione congiunta di più meno 0,01 millimetri, consentendo un'interazione sicura uomo-robot. Secondo i dati della Federazione Internazionale di Robotica, nel 2023 le installazioni globali di robot industriali hanno superato le 550.000 unità, ciascuna incorporando più magnete del sensore cicli di feedback basati.

1.3 L’IoT e i dispositivi di consumo miniaturizzano le architetture dei magneti dei sensori

I contatori dell’acqua intelligenti, i monitor sanitari indossabili e i droni gimbal utilizzano tutti modelli in miniatura magnete del sensore componenti che spesso misurano meno di 3 millimetri di diametro. In queste applicazioni, la sfida è massimizzare la densità di energia magnetica all'interno di un volume fortemente limitato resistendo al tempo stesso alla corrosione dovuta al sudore o all'umidità ambientale. Uno studio del 2023 pubblicato sull'IEEE Sensors Journal ha dimostrato che un campione di samario-cobalto di 2,5 mm di diametro magnete del sensore ha mantenuto il 98% del flusso a temperatura ambiente dopo 2.000 ore a 85 gradi Celsius e 85% di umidità relativa, confermando la sua idoneità per implementazioni IoT di lunga durata.

2. La selezione del materiale del magnete permanente determina le prestazioni del sensore

Le proprietà magnetiche, termiche e meccaniche di a magnete del sensore sono definiti a livello materiale. Gli ingegneri devono bilanciare la rimanenza, la coercività, i coefficienti di temperatura e i costi. Le quattro famiglie di materiali dominanti sono neodimio-ferro-boro (NdFeB), samario-cobalto (SmCo), ferrite dura e alnico. Ciascuno offre un profilo di compromesso distinto. La tabella seguente confronta i parametri critici in base alle medie delle schede tecniche del settore e ai dati dello standard n. 0100 della MMPA (Magnetic Materials Producers Association).

Tabella 1: Confronto delle principali proprietà magnetiche e termiche per comuni magnete del sensore famiglie materiali. I dati rappresentano valori tipici di qualità commerciale.

I magneti NdFeB offrono la massima densità di energia, rendendoli ideali per i magneti miniaturizzati magnete del sensore progetti in cui lo spazio è prezioso. Tuttavia, il loro coefficiente di rimanenza della temperatura relativamente elevato significa che un aumento della temperatura di 100 gradi Celsius può ridurre il flusso magnetico di circa l’11%, che deve essere compensato attraverso la calibrazione del sensore o la selezione della qualità del materiale. Il samario-cobalto offre eccezionale stabilità termica e resistenza alla corrosione senza la necessità di rivestimenti protettivi, ma a un costo della materia prima significativamente più elevato. Ferrite dura magnete del sensore Le soluzioni dominano le applicazioni sensibili ai costi come i sensori di velocità degli elettrodomestici, dove il flusso inferiore può essere compensato da un volume del magnete più grande o da elementi di rilevamento più sensibili. L'Alnico, nonostante la sua bassa coercività, trova uso di nicchia in ambienti ad alta temperatura superiore a 400 gradi Celsius, come le sonde di velocità delle turbine, perché la sua rimanenza rimane quasi costante.

3. La geometria del progetto e i modelli di magnetizzazione determinano la qualità del segnale

La forma fisica e l'orientamento della magnetizzazione di a magnete del sensore non sono arbitrari; sono progettati per produrre una specifica distribuzione del campo magnetico che massimizza la gamma lineare e minimizza la distorsione armonica nell'uscita del sensore. I seguenti fattori geometrici influiscono direttamente sulla precisione di rilevamento.

• Cilindri e anelli magnetizzati diametralmente: Utilizzati ampiamente nel rilevamento della posizione angolare, questi magnete del sensore le configurazioni generano un campo dipolare rotante. L'uniformità del campo lungo l'angolo di rotazione determina la precisione ottenibile. Uno studio di simulazione del 2022 pubblicato sul Journal of Magnetism and Magnetic Materials ha mostrato che un anello con un rapporto diametro esterno-interno di 1,6 e un rapporto lunghezza-diametro di 0,8 riduceva al minimo la distorsione armonica totale al di sotto dello 0,3% su 360 gradi.

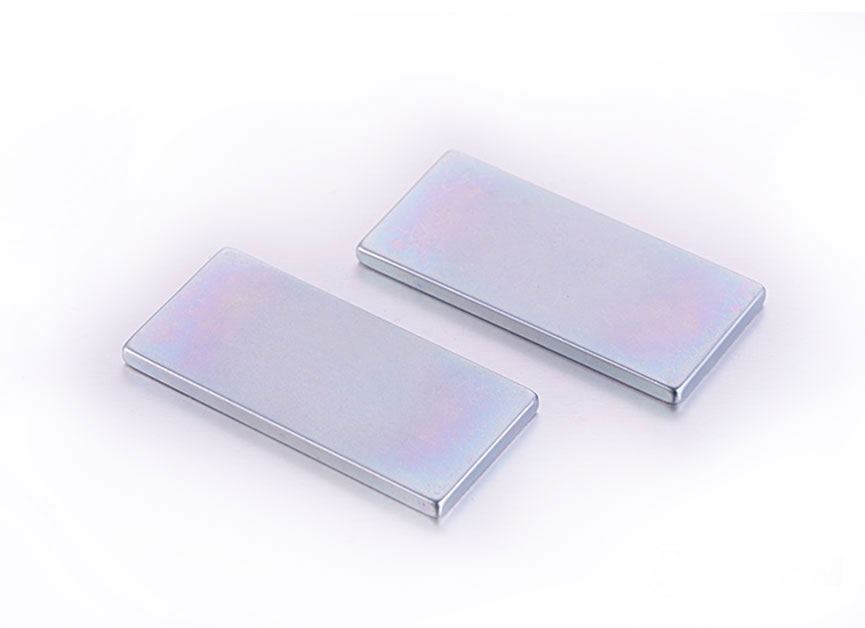

• Dischi e blocchi magnetizzati assialmente: Per il rilevamento della posizione lineare, magnetizzato assialmente magnete del sensore crea un campo che decade in modo prevedibile con la distanza. Il campo di rilevamento lineare è generalmente limitato a circa il 60% della dimensione frontale del magnete. Oltre questo intervallo, il gradiente di campo diventa troppo superficiale per risolvere con precisione piccoli spostamenti.
• Strisce e anelli magnetizzati multipolari: Gli encoder incrementali si basano sull'alternanza dei poli nord-sud su una banda magnetica. Il passo polare, comunemente compreso tra 1 millimetro e 5 millimetri, definisce la risoluzione di base. Un passo polare più fine migliora la risoluzione ma richiede un traferro minore tra i poli magnete del sensore superficie e l'elemento sensibile, aumentando la sensibilità al runout e alle tolleranze meccaniche.
• Profili trapezoidali e rastremati: Per linearizzare l'uscita di un sensore Hall su una corsa più lunga, alcuni magnete del sensore i progetti utilizzano una sezione trasversale variabile. Mentre il magnete si muove, la quantità variabile di materiale magnetico rivolto verso il sensore produce una relazione tensione-spostamento quasi lineare senza una complessa elaborazione del segnale.

La compensazione della temperatura è un altro aspetto critico della progettazione. Perché entrambi i magnete del sensore La rimanenza e la sensibilità del sensore Hall variano con la temperatura, i progettisti del sistema spesso selezionano un materiale magnetico il cui coefficiente di temperatura annulla parzialmente la deriva propria del sensore. Ad esempio, un elemento Hall GaAs presenta un coefficiente di temperatura di sensibilità di circa meno 0,06% per grado Celsius. Abbinandolo a un samario-cobalto magnete del sensore che ha un coefficiente di permanenza di meno 0,035% per grado Celsius lascia una deriva netta di solo meno 0,025% per grado Celsius, riducendo la necessità di circuiti di compensazione esterni.

4. Protezione dei magneti dei sensori dal degrado ambientale

A magnete del sensore esposti a umidità, nebbia salina o sostanze chimiche aggressive possono subire una rapida corrosione, con conseguente perdita di flusso magnetico e contaminazione da particelle che interferiscono con lo spazio del sensore. I magneti NdFeB sono particolarmente vulnerabili a causa del loro elevato contenuto di ferro. Senza protezione, un NdFeB nudo magnete del sensore può perdere il 5% del suo peso a causa della corrosione entro 100 ore dal test in nebbia salina secondo ASTM B117. Le seguenti strategie di protezione sono standard del settore.

• Rivestimenti multistrato: Una tipica alta affidabilità magnete del sensore riceve uno strato elettrolitico di nichel-rame-nichel, fornendo uno spessore totale compreso tra 10 e 25 micron. Per gli ambienti sottocofano delle automobili, viene applicato un ulteriore rivestimento epossidico da 15 a 30 micron, ottenendo oltre 1.000 ore di resistenza alla nebbia salina.
• Rivestimento conforme in parilene: Per dispositivi medici in miniatura o impiantabili magnete del sensore applicazioni, Parylene C depositato tramite vapore offre una barriera biocompatibile priva di fori stenopeici con spessori fino a 5 micron, garantendo una protezione di livello ermetico senza accumuli dimensionali.
• Sovrastampaggio e incapsulamento: Inserire la modanatura magnete del sensore in un alloggiamento termoplastico come PPS o PA66 con rinforzo in fibra di vetro fornisce contemporaneamente protezione dalla corrosione, caratteristiche di montaggio meccanico e superfici di allineamento precise per l'IC del sensore.
• Sostituzione materiale: Nelle apparecchiature sottomarine o per il trattamento chimico, i progettisti spesso ignorano completamente la complessità del rivestimento selezionando SmCo intrinsecamente resistente alla corrosione magnete del sensore , accettando un costo materiale iniziale più elevato per eliminare il rischio di degrado a lungo termine.

5. Confronto tra le tecnologie di rilevamento e i relativi requisiti magnetici

Diversi principi di rilevamento magnetico impongono esigenze distinte al magnete del sensore . Comprendere questi requisiti previene costose specifiche eccessive o carenze prestazionali. La tabella seguente riassume la relazione tra la tecnologia dei sensori e le corrispondenti caratteristiche del magnete.

Tabella 2: Mappatura tra la tecnologia dei sensori magnetici e quella consigliata magnete del sensore caratteristiche per le tipiche applicazioni di rilevamento della posizione.

I sensori a effetto Hall, con i loro requisiti di campo relativamente elevati, funzionano bene con la ferrite economicamente vantaggiosa magnete del sensore soluzioni in applicazioni dove lo spazio lo consente. I sensori TMR, i più sensibili, possono funzionare con magneti molto piccoli e a basso profilo, consentendo progetti di encoder ultracompatti. Tuttavia, il requisito di bassa intensità di campo rende anche i sistemi TMR più suscettibili alle interferenze provenienti da campi magnetici dispersi generati da motori vicini o conduttori che trasportano corrente, richiedendo un'attenta schermatura e magnete del sensore posizionamento.

Meritano una menzione speciale i magneti incollati, prodotti mediante stampaggio ad iniezione di una miscela di polvere magnetica e un legante polimerico. Consentono di modellare direttamente forme complesse con tolleranze strette, spesso integrando il magnete del sensore con un albero o un ingranaggio in un'unica fase di produzione. Sebbene le loro prestazioni magnetiche siano inferiori a quelle dei magneti sinterizzati a piena densità, la libertà di progettazione che offrono spesso supera la penalità della densità di flusso nelle applicazioni di sensori automobilistici ad alto volume.

6. Lista di controllo pratica della progettazione per specificare un magnete del sensore

Tradurre i requisiti di sistema in un sistema robusto magnete del sensore la specifica implica una valutazione strutturata su più domini. Il seguente elenco di controllo ordinato aiuta i team di ingegneri a evitare le insidie ​​​​comuni.

1. Definire il traferro di rilevamento e l'inviluppo meccanico: Misurare la distanza massima e minima tra magnete del sensore faccia e l'elemento sensibile, tenendo conto di tutte le tolleranze di assemblaggio, dilatazione termica e spostamento indotto dalle vibrazioni.
2. Determinare la densità del flusso magnetico richiesta sul sensore: Utilizzare l'analisi degli elementi finiti o modelli analitici per confermare che il grado e la geometria del magnete scelti forniscono almeno il 120% del campo operativo minimo del sensore nell'intero intervallo di temperature.
3. Seleziona il materiale del magnete in base alla stabilità della temperatura: Calcolare la variazione di flusso nel caso peggiore da meno 40 alla temperatura operativa massima. Se la variazione supera l'intervallo di ingresso consentito dal sensore, passare a a magnete del sensore materiale con un coefficiente di temperatura inferiore.
4. Specificare il modello di magnetizzazione e la tolleranza: Per i sensori angolari, definire la deviazione angolare ammissibile del vettore di magnetizzazione. Una deviazione superiore a 0,5 gradi può causare un errore angolare misurabile nei sistemi ad alta precisione.
5. Convalidare la ritenzione meccanica e la protezione dalla corrosione: Garantire il magnete del sensore sia protetto contro le forze rotazionali e assiali mediante inserimento a pressione, incollaggio adesivo o picchettamento meccanico e che il rivestimento scelto resista all'ambiente chimico previsto per la vita di progettazione del prodotto.
6. Caratterizzare la sensibilità di allineamento magnete-sensore: Eseguire un'analisi di accumulo delle tolleranze per confermare il disallineamento laterale e angolare tra magnete del sensore e l'IC del sensore non sposta l'uscita oltre l'intervallo calibrato.

7. Domande frequenti sui magneti dei sensori

8. Guardando al futuro: il futuro della tecnologia dei sensori magnetici

La prossima generazione di magnete del sensore lo sviluppo si concentra su tre frontiere: processi di diffusione dei bordi di grano che migliorano la coercività senza elementi pesanti delle terre rare, produzione additiva di magneti a forma di rete con complessi canali di raffreddamento interni e integrazione di magnete e sensore in moduli monolitici system-in-package. Una ricerca pubblicata nel 2024 dalla European Magnetism Association indica che i magneti NdFeB diffusi ai bordi dei grani possono ottenere un aumento del 30% della coercività riducendo al contempo il contenuto di disprosio del 60%, diminuendo direttamente sia i costi che il rischio della catena di fornitura per volumi elevati magnete del sensore produzione.

Allo stesso tempo, la spinta verso la sicurezza funzionale nei veicoli autonomi sta imponendo architetture di rilevamento ridondanti. Ciò si traduce in encoder magnetici a doppio canale di cui due indipendenti magnete del sensore i binari sono integrati in un singolo componente meccanico, ciascuno letto da un die del sensore separato, garantendo che nessun singolo punto di guasto possa disabilitare il circuito di feedback della posizione. Secondo lo standard ISO 26262 ASIL D, tale ridondanza non è negoziabile per i sistemi di sterzo e frenatura.

Dalle profondità di un pozzo petrolifero offshore all'ambiente sterile di un robot chirurgico, l'umile magnete del sensore continua a dimostrare che il rilevamento del movimento preciso e affidabile inizia con materiali magnetici meticolosamente progettati. Poiché le industrie richiedono una risoluzione sempre più precisa e una durata di vita più lunga senza manutenzione, investire in magnete del sensore l’innovazione rimarrà una priorità ad alto rendimento sia per i fornitori di componenti che per gli integratori di sistemi.
