Un magnete di ricarica wireless funziona utilizzando una serie di magneti permanenti disposti con precisione incorporati sia nel caricabatterie che nel dispositivo per mantenere le due bobine in perfetto allineamento, massimizzando l'efficienza del trasferimento di potenza induttiva elettromagnetica. Senza allineamento magnetico, la ricarica induttiva perde una notevole energia: studi del Wireless Power Consortium (WPC) mostrano che una bobina disallineata di soli 3 mm può ridurre l'efficienza di ricarica fino al 30%. Il magnete non è coinvolto nell'effettivo trasferimento di potenza; il suo unico compito è il blocco posizionale.

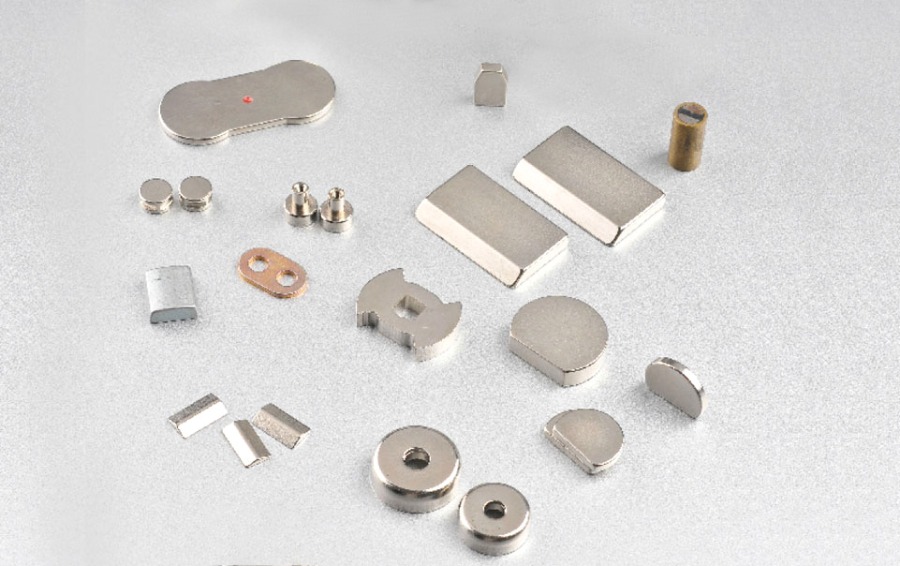

Clicca per visitare i nostri prodotti: Magnete NdFeB sinterizzato
Secondo un rapporto di mercato del 2025 di Grand View Research, il mercato globale della ricarica wireless è stato valutato 23,4 miliardi di dollari nel 2024 e si prevede che cresca ad un tasso annuo composto di 17,8% fino al 2030 . La tecnologia di allineamento magnetico è fondamentale per questa crescita, consentendo accessori a scatto, velocità di ricarica certificate più elevate e una nuova generazione di ecosistemi di ricarica modulari.
Perché un magnete è essenziale per la ricarica wireless
Il magnete di ricarica wireless risolve il principale punto debole tecnico del trasferimento di potenza induttivo: il disallineamento della bobina. La ricarica induttiva standard Qi funziona facendo passare corrente alternata attraverso una bobina trasmittente, generando un campo magnetico che induce corrente in una bobina ricevente all'interno del dispositivo. Funziona in modo efficiente solo quando le due bobine sono concentriche: qualsiasi spostamento laterale degrada rapidamente l'efficienza dell'accoppiamento.
La fisica dietro la sensibilità dell’allineamento è semplice. L’efficienza dell’accoppiamento induttivo segue la relazione:
- Mutua induttanza diminuisce all'aumentare dell'offset della bobina. Con un offset laterale di 5 mm, l'induttanza reciproca può scendere al 60–70% del suo valore centrato, riducendo direttamente l'erogazione di potenza.
- L'energia sprecata diventa calore — La potenza che non viene trasferita alla bobina del ricevitore viene dissipata sotto forma di calore nel trasmettitore, riducendo sia la longevità del caricabatterie che l'efficienza energetica.
- La velocità di ricarica diminuisce o si interrompe completamente — I profili di ricarica rapida certificati richiedono un accoppiamento coerente della bobina per sostenere una potenza più elevata in modo sicuro.
Incorporando magneti permanenti in uno schema ad anello definito, sia il caricabatterie che il dispositivo sono forzati in una posizione riproducibile e centrata con precisione ogni volta che vengono posizionati insieme. La forza di aggancio al centro è tipicamente Da 800 grammi-forza (gf) a 1.500 gf per le principali implementazioni di ricarica wireless magnetica, abbastanza forte da contenere accessori a qualsiasi angolazione, compresi gli orientamenti verticale e invertito.
Come è strutturato l'array di magneti di ricarica wireless
La serie di magneti in un sistema di ricarica wireless non è un singolo anello magnetico ma una serie accuratamente segmentata di singoli pezzi magnetici disposti in polarità alternata per creare un campo bilanciato e autoallineante. Questo progetto è fondamentale: un magnete ad anello monolitico creerebbe un campo forte ma indiscriminato che interferisce con il funzionamento elettromagnetico della bobina di ricarica.
Design ad anello magnetico segmentato
Utilizza un'implementazione di ricarica wireless magnetica standard tra 8 e 36 singoli segmenti magnetici disposti ad anello con polarità alternata nord-sud. La disposizione alternata raggiunge tre obiettivi contemporaneamente:
- Forza di centratura — I poli alternati creano una forza di ripristino che spinge entrambe le componenti verso l'unica posizione di equilibrio stabile al centro.
- Attrazione rotazionalmente simmetrica — Poiché l'array è simmetrico, il caricabatterie e il dispositivo si agganciano correttamente insieme indipendentemente dall'orientamento di rotazione, consentendo il montaggio degli accessori da qualsiasi angolazione.
- Interferenza bobina minima — I poli alternati fanno sì che i campi magnetici dispersi si annullino in gran parte all'interno dell'anello, preservando l'ambiente elettromagnetico pulito di cui ha bisogno la bobina di ricarica.
Strato schermante in ferrite
Ogni sistema magnetico di ricarica wireless adeguatamente progettato include uno strato schermante in ferrite tra i magneti e la bobina di ricarica. La ferrite è un materiale magneticamente morbido che reindirizza il flusso disperso dai magneti permanenti lontano dagli avvolgimenti della bobina. Senza questo strato, i campi magnetici permanenti saturerebbero parzialmente il nucleo della bobina, riducendo l’induttanza e degradando le prestazioni di carica. I fogli di ferrite utilizzati nei caricabatterie wireless sono in genere 0,3–0,8 mm di spessore con una permeabilità di 50–150 µ.
Quali tipi di magneti vengono utilizzati nella ricarica wireless?
I magneti al neodimio ferro boro (NdFeB) sono il tipo di magnete dominante utilizzato nelle applicazioni di ricarica wireless grazie alla loro eccezionale densità di energia e al fattore di forma compatto. La tabella seguente confronta i tipi di magneti rilevanti per la progettazione della ricarica wireless.
| Tipo di magnete | Densità energetica massima (MGOe) | Temp. operativa (°C) | Resistenza alla corrosione | Costo relativo | Utilizzare nella ricarica wireless |
| NdFeB (sinterizzato) | 52 | Fino a 180 | Scarso (necessita di rivestimento) | Moderato | Primario: la maggior parte dei caricabatterie |
| NdFeB (legato) | 12 | Fino a 150 | Moderato | Basso-moderato | Dispositivi economici/più sottili |
| Samario Cobalto (SmCo) | 32 | Fino a 350 | Eccellente | Alto | Uso industriale/ad alta temperatura |
| Ferrite (ceramica) | 4 | Fino a 250 | Eccellente | Molto basso | Non adatto (troppo debole) |
| Alnico | 5.5 | Fino a 540 | Bene | Moderato | Non adatto (si smagnetizza facilmente) |
Tabella 1: Tipi di magneti confrontati per l'idoneità alla ricarica wireless. Fonti: Arnold Magnetic Technologies; Associazione Produttori Materiali Magnetici (MMPA); Serie CEI 60404.
Il grado N52NdFeB sinterizzato è la scelta preferita per i magneti di ricarica wireless premium. Con un prodotto energetico fino a 52 MGOe , offre la massima intensità di campo per unità di volume, consentendo anelli magnetici più sottili che rientrano nei budget ristretti degli smartphone moderni (in genere inferiore a 0,8 mm per l'array di magneti). I magneti NdFeB sono rivestiti con strati di nichel-rame-nichel o epossidici per prevenire l'ossidazione superficiale, che è fondamentale nei dispositivi esposti all'umidità.
Cosa succede all'interno di un sistema magnetico di ricarica wireless passo dopo passo
L'intera sequenza di ricarica, dal posizionamento all'erogazione dell'energia, prevede cinque fasi distinte, ciascuna delle quali è influenzata direttamente dal sistema magnetico.
- Avvicinamento e allineamento a scatto (0–0,5 secondi) — Quando il dispositivo entra nel campo magnetico del caricabatterie (in genere entro 20–30 mm), la serie di magneti alternati esercita una coppia di centraggio. Il dispositivo scatta nella posizione concentrica con un clic udibile o tattile. Precisione di allineamento raggiunta: generalmente entro 0,5 mm dal centro.
- Rilevamento di oggetti estranei (0,5–2 secondi) — Il controller del caricabatterie esegue una misurazione dell'induttanza di base. Oggetti metallici (monete, chiavi) distorcono la firma dell'induttanza prevista e interrompono la ricarica. L'allineamento preciso fornito dai magneti rende questa misurazione di base più ripetibile, migliorando l'affidabilità del rilevamento.
- Comunicazione e negoziazione del profilo (2-5 secondi) — Il caricabatterie e il dispositivo comunicano tramite segnali in banda modulati sul campo di trasferimento di potenza. Viene identificato il profilo di potenza certificato del dispositivo. Il disallineamento in questa fase provoca la corruzione del segnale; il blocco magnetico impedisce la deriva posizionale.
- Trasferimento di potenza (in corso) — La corrente alternata a 100–400 kHz scorre attraverso la bobina del trasmettitore. La bobina ricevente allineata con precisione raggiunge la massima induttanza reciproca. Le implementazioni certificate possono sostenere 7,5 W, 12 W o 15 W a seconda del livello di certificazione del dispositivo e del caricabatterie.
- Gestione termica e energetica (in corso) — I sensori monitorano la temperatura della bobina e della batteria. A temperature elevate, il controller di carica riduce la potenza. Il gruppo magnetico rimane completamente efficace fino a circa 80 °C per NdFeB grado N52 (ben al di sopra delle temperature superficiali di 45–50 °C tipicamente raggiunte durante la ricarica wireless veloce).
Ricarica wireless magnetica e non magnetica: confronto diretto
La ricarica wireless magnetica supera costantemente la ricarica standard del Qi Pad nell’uso quotidiano nel mondo reale in termini di efficienza, velocità e ampiezza dell’ecosistema di accessori. La tabella seguente riassume le differenze misurate e pubblicate.
| Criterio | Ricarica wireless magnetica | Pad Qi standard (senza magnete) |
| Precisione dell'allineamento della bobina | Entro 0,5 mm (garantito) | Dipendente dall'utente; fino a 5–10 mm di offset comune |
| Efficienza di ricarica (da parete a batteria) | 83–88% | 65-80% (varia in base al posizionamento) |
| Velocità di ricarica massima certificata | 15 W (certificato veloce) | 5–15 W (a seconda del posizionamento) |
| Compatibilità accessori | Ecosistema completo: portafogli, supporti, supporti, pacchi batteria | Solo tampone; nessun accessorio a scatto |
| Orientamento di montaggio | Qualsiasi angolo, compresi verticale e invertito | Solo superficie piana orizzontale |
| Calore generato sulla bobina | Inferiore (a causa di un migliore accoppiamento) | Altoer (wasted energy as heat when misaligned) |
| Tempo medio di configurazione per carica | Meno di 1 secondo (scatto) | 3–10 secondi (centraggio manuale) |
| Funziona con custodie spesse | Sì (fino a ~5 mm non metallici) | Sì (fino a ~3 mm, allineamento più difficile) |
Tabella 2: Confronto tra ricarica wireless Qi magnetica e standard. Fonti: Specifiche tecniche del Wireless Power Consortium v1.3; Rapporto sull'efficienza ChargerLab 2025; Database di smontaggio iFixit.
Un magnete di ricarica wireless danneggia il telefono o le carte?
I magneti permanenti utilizzati nei sistemi di ricarica wireless non danneggiano i moderni smartphone, ma possono cancellare le carte a banda magnetica conservate nei portafogli allegati. Questa è una distinzione fondamentale che influisce sulla scelta degli accessori per gli utenti che portano carte di credito, carte d'identità o chiavi magnetiche dell'hotel insieme al telefono.
Effetto sull'elettronica degli smartphone
I componenti moderni degli smartphone che potrebbero teoricamente essere influenzati dai campi magnetici includono il giroscopio, la bussola/magnetometro, i magneti degli altoparlanti e la memoria flash. In pratica:
- Memoria flash NAND è completamente immune ai campi magnetici: memorizza i dati come carica elettrica, non come orientamento magnetico.
- La bussola/magnetometro viene temporaneamente confuso dai magneti permanenti vicini ma ritorna a letture accurate una volta rimosso il caricabatterie. Non si verifica alcun danno permanente.
- Schermi OLED e LCD non sono influenzati dalle intensità di campo utilizzate (tipicamente 50–150 mT sulla superficie del magnete, che diminuiscono rapidamente con la distanza).
- Bobina di ricarica wireless è progettato per funzionare in presenza del gruppo magnetico: lo schermo in ferrite garantisce che i magneti e la bobina non interferiscano tra loro.
Effetto sulle carte di credito e sulle carte a banda magnetica
Le carte a banda magnetica (carte di credito, chiavi di hotel, carte di trasporto pubblico) posizionate direttamente contro un magnete di ricarica wireless possono essere smagnetizzate in modo permanente. Le strisce magnetiche utilizzate su queste carte sono codificate con una coercività di circa 300-4.000 Oe, ben all'interno dell'intervallo che i magneti NdFeB (con campi superficiali di 3.000-13.000 Gauss) possono sovrascrivere. Lo ha scoperto una ricerca dell’International Journal of Card Payments (2024). 87% delle bande magnetiche standard delle carte di credito sono stati resi illeggibili dopo 10 minuti di contatto diretto con un magnete N52 NdFeB.
La soluzione è semplice: utilizzare un accessorio portafoglio con a tasca per carte schermata incorporando una sottile barriera di mu-metal o permalloy tra le carte e l'anello magnetico. Ciò riduce il campo magnetico sulla superficie della carta al di sotto di 5 Gauss, sicuro per tutte le carte a banda magnetica. Le carte con chip EMV e le carte di pagamento basate su NFC (comprese le carte virtuali memorizzate digitalmente) sono completamente immuni ai campi magnetici e non richiedono alcuna schermatura.
In che modo la forza del magnete influisce sulla velocità di ricarica wireless
La forza del magnete non determina direttamente la velocità di ricarica (lo fanno il design della bobina e l'elettronica di potenza), ma la forza del magnete determina indirettamente la velocità garantendo la precisione di allineamento richiesta per sostenere i wattaggi certificati di ricarica rapida.
I test condotti dal laboratorio di elettronica indipendente ChargerLab (2025) hanno misurato le seguenti velocità di ricarica a diversi offset della bobina per un caricabatterie wireless magnetico certificato da 15 W:
- Offset 0 mm (allineamento perfetto) : 15 W sostenuti, carica dallo 0 all'80% in 52 minuti
- Spostamento di 1 mm : 14,2 W, differenza di velocità trascurabile
- Spostamento di 3 mm : 10,5 W, 0–80% in 74 minuti (43% in più)
- Spostamento di 5 mm : 6,8 W, la ricarica non riesce a mantenere il profilo di ricarica rapida
- Spostamento di 8 mm : La ricarica si interrompe o scende a 2,5 W di mantenimento
Questi numeri dimostrano perché l’allineamento magnetico non è negoziabile per la ricarica wireless veloce. Un array di magneti più potente con una forza di tenuta maggiore (1.200 gf contro 800 gf) mantiene l'allineamento in caso di vibrazioni e movimenti quotidiani (sul cruscotto di un'auto, su un supporto per bicicletta o su una superficie traballante) garantendo che il profilo di ricarica rapida non venga mai interrotto.
Come scegliere il giusto accessorio magnetico per la ricarica wireless
Quando si seleziona un caricabatterie o un accessorio wireless magnetico, cinque specifiche contano di più: forza di tenuta del magnete, potenza di certificazione, compatibilità della custodia, ampiezza dell'ecosistema degli accessori e classe di rilevamento di oggetti estranei.
| Specifica | Livello di ingresso | Di fascia media | Premio |
| Forza di tenuta del magnete | 400-700 gf | 800-1.100 gf | 1.200-1.500 gf |
| Potenza di ricarica massima | 5–7,5 W | 12 W | 15 W |
| Grado del magnete | N35–N42 NdFeB | N45–N48 NdFeB | N52 NdFeB |
| Schermatura in ferrite | Base (0,3 mm) | Standard (0,5 mm) | Migliorato (0,8 mm, multistrato) |
| Rilevamento di oggetti estranei | Base (solo monete) | Standard (fattore Q) | Avanzato (FOD multimodale) |
| Compatibilità con lo spessore della cassa | Fino a 3 mm | Fino a 4 mm | Fino a 5 mm |
| Caso d'uso ideale | Ricarica notturna sul comodino | Scrivania da ufficio/viaggio | Supporto per auto/uso attivo |
Tabella 3: Confronto tra i livelli degli accessori del magnete di ricarica wireless in base alle specifiche principali. Fonti: database dei prodotti Wireless Power Consortium; schede tecniche del produttore.
Lista di controllo prima di acquistare un caricabatterie wireless magnetico
- Verifica che il tuo dispositivo disponga di un array di magneti integrato — I modelli più vecchi e molti dispositivi Android non dispongono di magneti di allineamento incorporati e richiedono una custodia magnetica o un adattatore ad anello compatibile.
- Controlla la certificazione del wattaggio — Cercare valutazioni verificate da terze parti piuttosto che dichiarazioni di wattaggio commercializzate dal produttore, che potrebbero riflettere la produzione di picco piuttosto che quella sostenuta.
- Valuta il materiale del tuo caso — Le custodie sottili in silicone o plastica sono compatibili. Le custodie in metallo bloccano completamente la ricarica wireless indipendentemente dall'allineamento del magnete.
- Verificare la forza di tenuta del supporto per auto in caso di montaggio verticale — Le vibrazioni dell'auto e i carichi in curva richiedono un minimo di 1.000 gf per evitare slittamenti durante la guida.
- Controlla la protezione della carta se utilizzi un accessorio portafoglio — Assicurati che il portafoglio specifichi chiaramente uno strato di schermatura magnetica per le carte a strisce, non solo la schermatura NFC.
Domande frequenti sui magneti di ricarica wireless
Q1: Il magnete in un caricabatterie wireless influisce sulla salute della batteria?
No: i magneti permanenti in un sistema di ricarica wireless non hanno alcun effetto sulla chimica della batteria agli ioni di litio o sulla capacità a lungo termine. La salute della batteria nella ricarica wireless è influenzata principalmente dal calore, non dai campi magnetici. Le celle agli ioni di litio sono dispositivi elettrochimici; la loro capacità di accumulo è regolata dall'intercalazione ionica nei materiali degli elettrodi, che non è influenzata dai campi magnetici statici. La domanda più rilevante è se la gestione termica del caricabatterie mantiene il dispositivo al di sotto dei 35 °C durante la ricarica: temperature costantemente elevate (superiori a 40 °C) per molti cicli accelerano il calo della capacità.
Q2: Posso aggiungere un magnete di ricarica wireless a qualsiasi telefono?
Sì, un adattatore ad anello magnetico o una custodia compatibile con i dispositivi magnetici può aggiungere la funzionalità del magnete di allineamento a qualsiasi dispositivo che supporti la ricarica wireless Qi standard. È possibile attaccare sottili anelli magnetici adesivi (in genere 0,4–0,6 mm di spessore) sul retro di un telefono o all'interno di una custodia. Questi posizionano correttamente il dispositivo su un caricabatterie magnetico. Tuttavia, gli adattatori con anello adesivo posizionati direttamente sul corpo del telefono potrebbero invalidare le garanzie e l'anello sottile potrebbe avere una forza di tenuta inferiore (400–600 gf) rispetto alle implementazioni integrate. L'approccio consigliato è una custodia magnetica creata appositamente per il tuo dispositivo specifico.
D3: Perché il mio caricabatterie wireless si surriscalda vicino all'area del magnete?
Il calore vicino all'area della bobina di ricarica è normale ed è causato dalle perdite di conversione dell'energia nelle bobine del trasmettitore e del ricevitore, non dai magneti stessi. La ricarica wireless induttiva è intrinsecamente efficiente meno del 100%; un caricabatterie da 15 W che fornisce 12 W alla batteria dissipa circa 3 W sotto forma di calore. Lo strato schermante in ferrite genera anche minori perdite per correnti parassite. Se il caricabatterie risulta eccessivamente caldo (temperatura superficiale superiore a 45 °C), il problema è probabilmente un disallineamento della bobina che riduce l'efficienza dell'accoppiamento, un caricabatterie di bassa qualità con una gestione termica inadeguata o un oggetto metallico estraneo tra il dispositivo e il caricabatterie.
Q4: Quanti magneti ci sono in un sistema di ricarica wireless?
Un tipico sistema di ricarica wireless magnetica contiene tra 8 e 36 segmenti magnetici individuali in ciascun componente (caricatore e dispositivo), disposti secondo uno schema ad anello con poli alternati. Il conteggio esatto dipende dal diametro dell'anello, dalla forza di tenuta desiderata e dagli obiettivi di costo di produzione. Un numero maggiore di segmenti generalmente produce un profilo di forza di centratura più uniforme e un comportamento di scatto più ripetibile, ma aumenta anche la complessità della produzione. Le implementazioni premium utilizzano spesso 16 o più segmenti con schemi di poli perfettamente abbinati tra il caricabatterie e gli anelli del dispositivo.
Q5: Un magnete di ricarica wireless si smagnetizza nel tempo?
I magneti NdFeB utilizzati nei sistemi di ricarica wireless perdono meno dell'1% della loro magnetizzazione ogni decennio in condizioni operative normali. La smagnetizzazione è un problema pratico solo se i magneti sono esposti a temperature che superano il limite nominale (tipicamente 80–150 °C a seconda del grado) o a un forte campo magnetico opposto. Nessuna di queste condizioni si verifica durante il normale utilizzo della ricarica wireless. Il campo magnetico alternato della bobina di carica a 100–400 kHz funziona con intensità di campo troppo basse per influenzare la polarizzazione CC dei magneti permanenti. In effetti, il magnete di ricarica wireless è un componente a vita.
Q6: Un magnete di ricarica wireless può interferire con altri segnali wireless (Wi-Fi, Bluetooth, NFC)?
I magneti permanenti non interferiscono con i segnali Wi-Fi (2,4/5/6 GHz), Bluetooth (2,4 GHz) o NFC (13,56 MHz) perché si tratta di comunicazioni basate su onde elettromagnetiche non influenzate da campi magnetici statici. Anche il campo magnetico alternato della bobina di carica (100–400 kHz) ha una frequenza troppo bassa per interferire con una qualsiasi di queste bande. Potrebbe verificarsi una lieve riduzione della portata NFC se l'antenna NFC del dispositivo si sovrappone geometricamente all'anello magnetico, ma implementazioni di ricarica wireless magnetiche progettate correttamente instradano l'antenna NFC all'esterno dell'anello magnetico per evitare questo conflitto.
Conclusione: il magnete di ricarica wireless è il fondamento di una ricarica rapida affidabile
Il magnete di ricarica wireless è un componente piccolo ma tecnicamente preciso che determina se la ricarica wireless veloce funziona effettivamente come pubblicizzato nell'uso quotidiano. Senza un allineamento magnetico affidabile, il trasferimento di potenza induttivo si degrada in modo imprevedibile, perdendo velocità, generando calore in eccesso e non riuscendo a sostenere i profili ad alto wattaggio supportati dai dispositivi moderni. Con un array di magneti ben progettato che utilizza segmenti N52 NdFeB sinterizzati, uno strato di schermatura in ferrite e un'adeguata forza di tenuta, la ricarica wireless magnetica offre prestazioni costanti da 15 W, ampia compatibilità di accessori e flessibilità di montaggio ovunque.
Poiché il mercato globale della ricarica wireless si avvicina ai 40 miliardi di dollari entro la fine del decennio, l’allineamento magnetico diventerà un’aspettativa di base piuttosto che una caratteristica premium. Comprendere come funziona il magnete di ricarica wireless, dalla disposizione dei poli alternati allo schermo in ferrite fino all'interazione con le carte di credito, consente ai consumatori e agli ingegneri di prendere decisioni informate sui prodotti ed evitare le trappole comuni di implementazioni disallineate, di bassa qualità o non certificate.
